試想一下，哪種軸承能適應雙向軸向載荷，并具有非常小的軸向定位公差？QJ系列的四點接觸球軸承以其獨特設計，能滿足這種要求 —— 即使在軸向空間非常緊湊的場合。

四點接觸球軸承（圖1）可承受雙向軸向載荷以及一定程度的徑向載荷，并具有非常小的軸向定位公差。這種軸承還節省了空間，因?yàn)樗梢钥闯蓛蓚€(gè)單列角接觸球軸承的二合一組合，因此它是工業齒輪箱、機車驅動系統、壓縮機及其它應用場合的絕佳選擇。

設計細節和技術特點

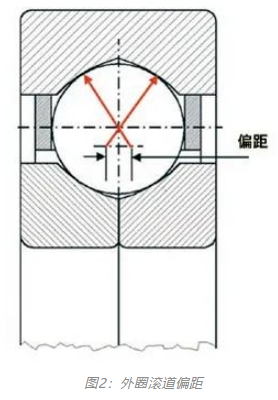

標準SKF四點接觸球軸承（也稱作QJ系列軸承）由一個整體外圈、一個徑向?qū)﹂_(kāi)式內圈、一組鋼球和一個外圈引導式保持架組成。其軸承套圈設計具有一些不同尋常的細節（圖2）。外圈類似于深溝球軸承設計，但滾道幾何形狀橫截面則頗為不同。深溝球軸承滾道呈圓環形，而四點接觸球軸承外圈則由兩個對稱的滾道組成。每個滾道都是圓環形，在軸承外圈中心相交于一個奇點，這種滾道形式也稱作“哥特式弧線”。兩個滾道圓弧的中心在軸向上有個很小的偏距（圖2）。內圈分成兩半，與外圈滾道的設計原理一樣。使其相比于深溝球軸承設計具有一定的優勢。外圈滾道的這種設計能夠獨立定義接觸角（標準為35°）和軸向游隙。換句話說，可以設計一種特殊的軸向游隙，而不會改變軸承的密合度（滾道曲率與球直徑的比值）。

35°接觸角的軸承要求滾道擋肩要高。具有整體式內圈的軸承無法裝入足夠數量的球。四點接觸球軸承采取對開式內圈設計，從而能容納***大數量的球，其數量只受保持架橫梁厚度的限制。

一般來說，這種軸承組裝包括三個步驟：

·將保持架裝入外圈；

·將球壓入保持架；

·從兩邊裝入兩半內圈，內圈沒有自固定功能。為避免在運輸和搬運過程中軸承散落，內孔中已插有塑料固定件。

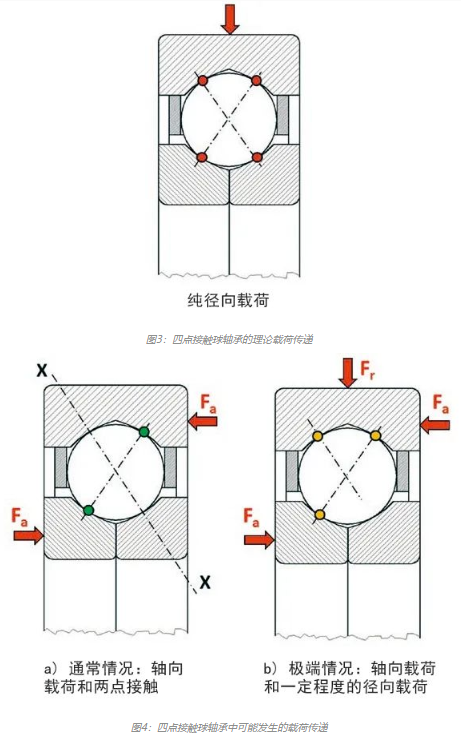

理論上，一個球與軸承套圈分別有四個接觸點（圖3）。只有在施加純徑向載荷時才出現四點接觸，但是這種載荷情況在實際應用中很少出現。然而，***常見的情況是純軸向載荷（圖4a)，在這種情況下只有兩個接觸點在對角位置傳遞載荷。如果軸向載荷改變了方向，這兩個接觸點會移到對面位置。這解釋了為什么這種軸承類型能承受兩個方向的軸向載荷。也有一些應用兼具徑向和軸向的載荷，但以軸向載荷為主（圖4b）。如果要用單列角接觸球軸承來實現同樣功能，則需要兩個相同的軸承以背對背或面對面的型式配置。這意味著用一個四點接觸球軸承即可實現節省空間的布局設計。兩個單列角接觸球軸承可以用一個四點接觸球軸承來代替，但有一個重要條件：四點接觸球軸承需要在軸向載荷為主的情況下才能正確發揮作用。SKF建議的軸向和徑向的載荷比是Fa/Fr>1.27。

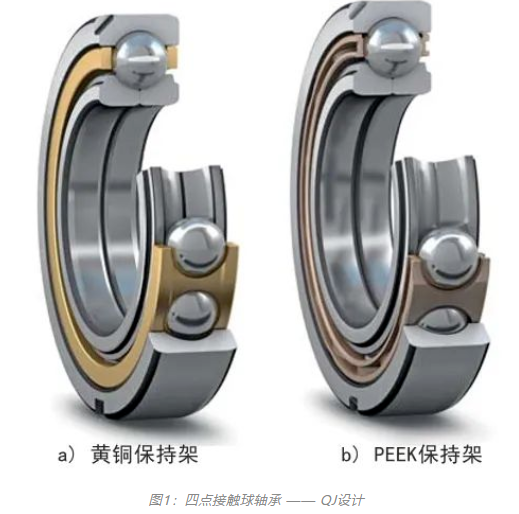

SKF四點接觸球軸承標配機削銅窗式保持架（型號后綴MA，圖1a）或注塑聚醚醚酮（PEEK）窗式保持架（型號后綴PHAS，圖1b)。兩種保持架均采用外圈引導式，它們都具有很好的引導功能，從而能提高轉速極限。而對稱保持架的特殊設計能讓軸承裝入***大數量的大尺寸球。

圖5匯總了SKF QJ系列軸承的主要特性。

載荷、基本額定壽命和額定轉速

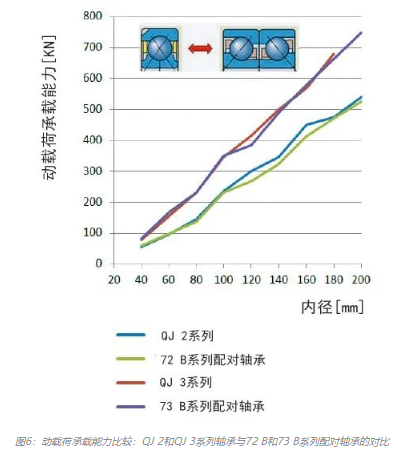

四點接觸球軸承非常緊湊的設計可能會讓一些人擔心，它的額定載荷可能會低于兩個配對的單列角接觸球軸承。圖6比較了2和3直徑系列QJ軸承和對應的72 B和73 B配對角接觸球軸承的額定載荷，結果是四點接觸球軸承和配對的角接觸球軸承的承載能力幾乎沒有差異。總的來說，用四點接觸球軸承可以節省50%的軸向空間。

不過，還應當考慮基本額定壽命，關鍵因數是當量動載荷，采用以下載荷計算公式：

P = 0.60×F_r + 1.07×F_a

? 用于四點接觸球軸承（接觸角35°）

P = 0.57×F_r + 0.93×F_a

? 用于配對角接觸球軸承（接觸角40°）

很明顯，四點接觸球軸承的當量動載荷較高，主要是因?yàn)榻佑|角較小，但由此產生較低基本額定壽命的缺點，在很大程度上是通過設計上節省的空間來平衡的。

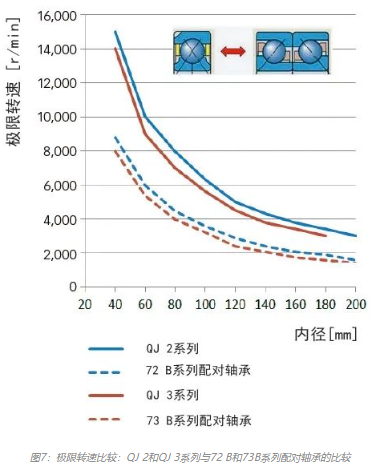

圖7顯示了QJ 2和QJ 3系列與72 B和73 B系列配對軸承極限轉速的對比，結果清楚顯示前者額定轉速要高約70%。這可以用較小的接觸角（35°小于40°）、高質量保持架材料（實心黃銅或PEEK）、外圈引導式保持架，以及特殊潤滑保持架兜孔等原因來解釋。

鄰近部件的設計

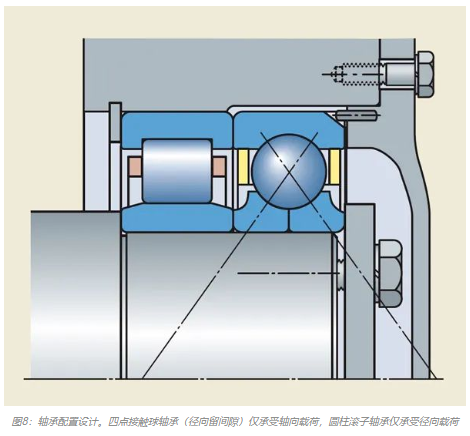

在許多應用中，四點接觸球軸承是與圓柱滾子軸承等徑向軸承組合使用的。這里關鍵的一點是，四點接觸球軸承只承受軸向載荷。因此，四點接觸球軸承的外圈不應軸向夾緊或徑向夾緊，而應在軸承座中留有一定的徑向間隙（1至2 mm的空隙）安裝（圖8）。否則，外圈無法補償熱膨脹，從而導致軸承中出現不應有的額外作用力。為避免外圈旋轉，大多數軸承在外圈上均配備兩個定位槽，這樣就能用定位銷將外圈固定到軸承座上（圖8）。如果無法避免外圈的軸向夾緊，在安裝時必須注意確保外圈居中。

要注意，兩半內圈需要始終軸向夾緊。

應用舉例

在設計空間有限、雙向軸向重載或高轉速等場合，四點接觸球軸承是值得考慮的解決方案。這些工況可能出現在泵、緩速器、壓縮機、工業或汽車齒輪箱、牽引電機或轉向架等應用中。以下列舉了一些配備四點接觸球軸承的設備例子：

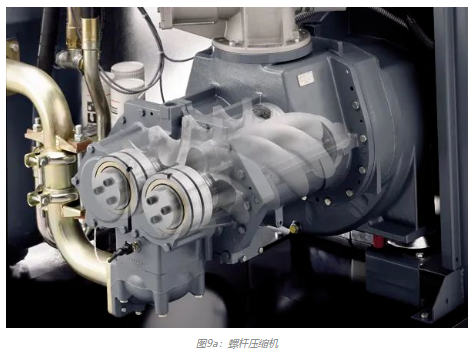

螺桿壓縮機（圖9a）廣泛用于工業領域，以較高的壓力壓縮各種氣體，包括空氣、腐蝕氣體、氧氣、制冷劑或其他氣體。壓縮過程是通過兩個螺桿的連續旋轉實現的。螺桿兩端的壓差產生軸向力，這種力通常由四點接觸球軸承來承受。兩個螺桿之間，以及螺桿與壓縮機機殼之間很窄的間隙要求采用剛性軸承配置，而且軸向游隙要小。

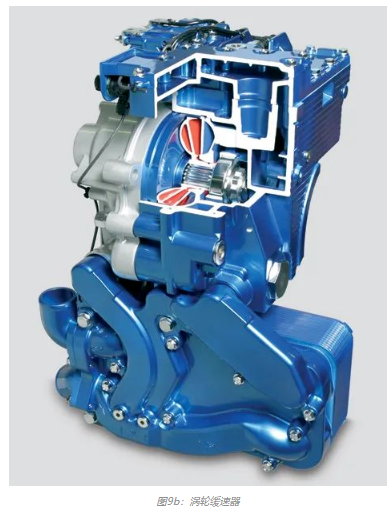

渦輪緩速器（圖9b）把卡車過多的動能轉化成熱能。此應用要求軸承具有很高的極限轉速以及適應速度急變的能力，這是四點接觸球軸承的一種典型應用。

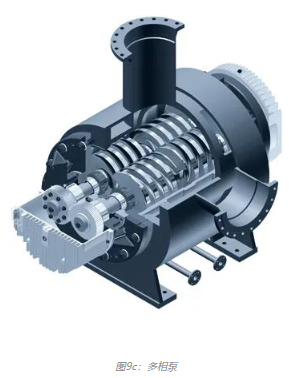

多相泵（圖9c）比傳統泵更能有效地開采油田。這種泵位于海底，對上游油氣混合物進行加壓，因此對可靠性的要求非常高。通常，四點接觸球軸承可承受這種軸向載荷。

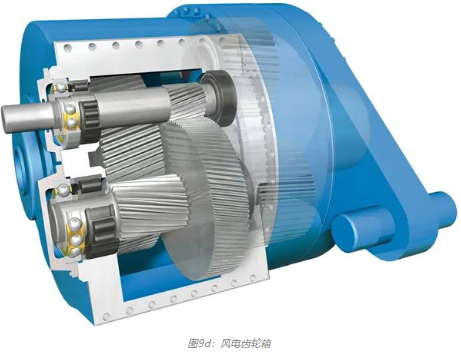

風電齒輪箱（圖9d）把非常慢的主軸轉速（約18 r/min）轉變成約100倍的發電機轉速。在高速軸上，螺旋齒輪產生很大的軸向載荷需要承受，因而采用圓柱滾子軸承和四點接觸球軸承組合。

鐵路行業（圖9e）主要有兩種應用場合：變速箱和牽引電機，通常采用圓柱滾子軸承和四點接觸球軸承組合。要對牽引電機軸承進行保護以防止電流通過而造成軸承損壞。一個常見解決方案是使用絕緣軸承（INSOCOAT）。對于帶定位槽的四點接觸球軸承，其內圈兩半部分要涂上絕緣層。

INSOCOAT是SKF集團的注冊商標。

總結

四點接觸球軸承（QJ軸承）是一種特殊類型的角接觸球軸承。在許多應用中，一個QJ軸承可有效取代兩個配對的單列角接觸球。事實上，其節省空間設計、轉速性能和承載能力都令人矚目，這也是為什么這種軸承廣泛用于壓縮機、泵和緩速器等多種應用場合。
