近期協助客戶現場安裝DMD軋機軌系軸承，因工作量較多，現場制作了幾套簡易吊裝工具，以安全、快捷、準確地進行了安裝操作，效果非常不錯。有大型四列圓柱滾子軸承安裝到支承輥軸承座中的吊具，有帶預緊彈簧的止推大錐角雙列圓錐滾子軸承安裝的掛鉤吊具，還有中間輥和工作輥軸承座端蓋吊具等。

一、四列圓柱滾子軸承安裝簡易吊具

大型四列圓柱滾子軸承常用在冷軋支承輥，有FCD和FCDP結構設計，軸承保持架上設計有吊裝螺孔，重量在幾百千克到幾噸。

冷軋大型四列圓柱滾子軸承外組件（FCDP結構）包括2件外擋圈、2件外圈、一件中隔圈、四列滾子保持架組件（梳狀封閉保持架或常見的串柱滾子保持架結構），各部件都依次編號，安裝時也要依次有序安裝。

常見的支承輥軸承安裝采取軸承座豎立擺放，外側敞口向上，將軸承各部件依次吊裝到軸承座中，用銅棒輕巧軸承端面，后用端蓋壓實，保證軸承安裝到位。

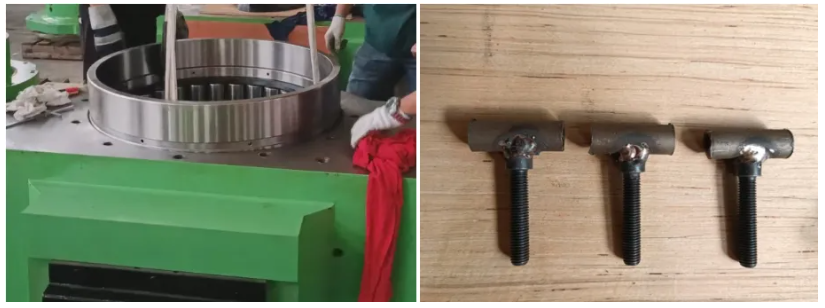

安裝時如沒有合適的吊環，可現場焊接制作螺栓吊具，每付丁字形吊具（看保持架吊裝口是3個或4個）制作3個或2個，螺栓長度100mm，橫梁60~80mm（橫梁不能留太長，吊裝后在軸承座內會有干涉，無法卸出，太短吊帶掛靠不安全），為提高安裝效率，制作2付為佳。

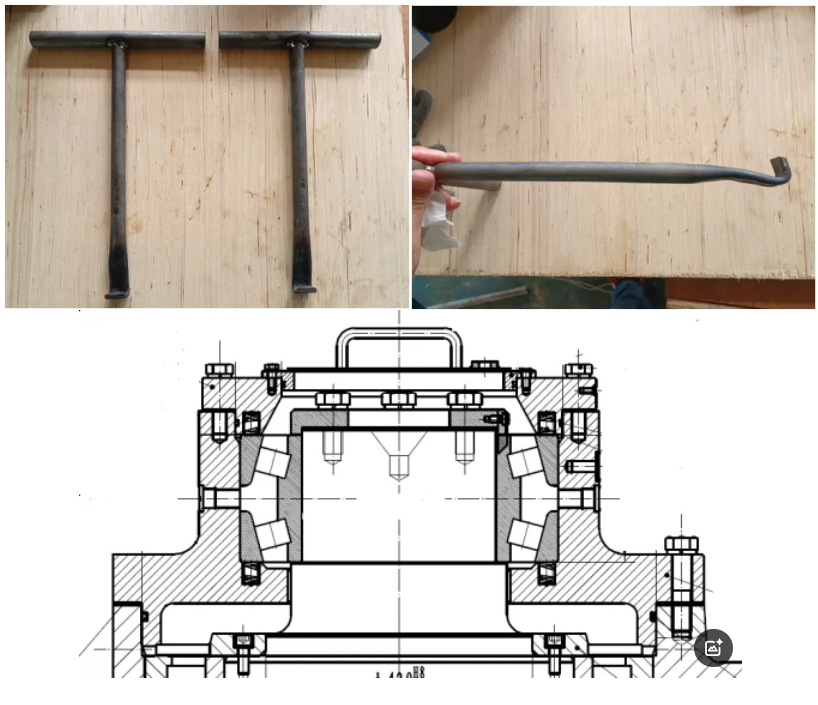

二、止推大錐角雙列圓錐滾子軸承安裝的掛鉤吊具

現支承輥止推軸承普遍設計為面對面大錐角雙列圓錐滾子軸承，單重約150千克以上，軸承結構為雙外圈及單內圈滾子組件（內圈和兩列圓錐滾子及保持架在軸承出廠時已保證保持架鎖量，不會在軸承安裝時散架）在裝配止推軸承時，軸承座端蓋水平擺放，大錐角雙列圓錐滾子軸承各部件可分離，但要依次有序安裝到大端蓋軸承座內（安裝次序是：預緊彈簧-單外圈-雙列內圈組件-單外圈-預緊彈簧-端蓋壓緊）。

由于支承輥止推大錐角雙列圓錐滾子軸承雙列內圈組件較重，端蓋軸承座內無操作空間，在裝配中極易發生夾手安全事故，內圈也不易擺正，為此，我們現場制作了一套簡易掛鉤吊具，方便將雙內圈組件快速地安裝到軸承座中。

用法是：用兩個掛鉤吊具，掛住軸承保持架，可以兩人操作，將內圈組件提放到軸承座中，并擺正，要注意，掛鉤既要堅固，能夠掛住保持架，又要保證鉤子不能過大，內圈組件提放后能夠把掛鉤撤出。

三、中間輥、工作輥端蓋簡易吊具

在中間輥、工作輥軸承安裝后端蓋要吊裝到軸承座上，因端蓋每個重量在幾十千克，放置過程中極易錯位和傾斜，我們的做法時：制作了2個丁字形螺栓提手，可吊裝，也可兩人操作，非常方便，定位準確，省時省力。
